制砂機轉子有限元：轉子是連續體，將轉子離散化成若干單元，當然是用有限元方法離散，形成的模型稱之轉子有限元模型。研究表明，有限元法可以有效的分析出工程上面的技術難題，并為很多工程問題積累了大量的經驗，為今后的生產，設計等技術問題提供了大量的寶貴經驗。大大縮短產品的設計周期。

?

?

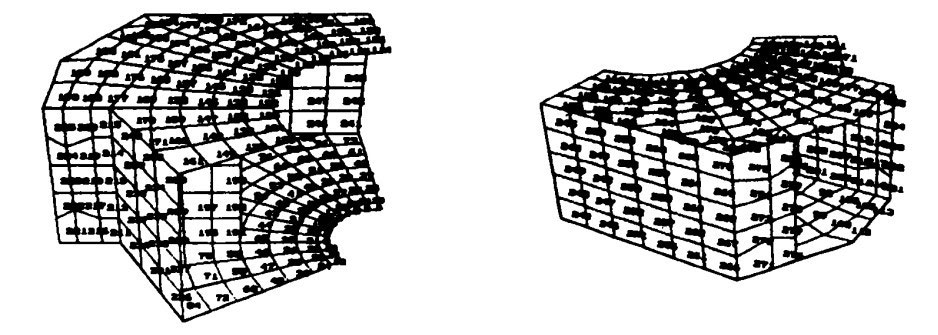

制砂機有限元計算結構網絡劃分圖

由于轉子結構的不規則性,用常規計算方法無法達到要求的準確性,必須采用有限元計算方法 。計算采用結構分析通用有限元程序 SAP5進行，根據轉子結構和載荷的周期性分布特點,只需計算三分之一。計算結構網格劃分見圖2 。SAP5程序計算結果為單元單位長度的內力矩(彎矩和扭矩)材萬Mx、My、Mxy、及薄膜應力Sx、Sy和 S x y。然后將其按下列公式換算為單元上、下表面的平面應力狀態應力:

σx=Sx±6Mx/t2

σy=Sy±6My/t2

τ=Sxy+6Mxy/t2

式由：t-單元厚度。將上面計算應力再換算為第四強度理論相當應力：

σxd4=根號下σx2+σy2-σxσy+3τxy2

計算機輸出結果即為這一應力值。

制砂機轉子是電機的重要組成部分，它的破壞事故將引起電機的嚴重?fù)p壞。因此，制砂機在轉子的設計制造之前，能夠較準確地分析轉子的靜力學特性、強度性能以及疲勞壽命顯得極為重要。?
